SUS板の適用例：数値モデル同定解析結果（モード図）
数値モデル同定解析より求められたFEMモデルの振動モードを図5に示します。それぞれ、ねじり、長辺方向の曲げ、２次のねじり、短辺方向の曲げです。板面垂直上方向がZ方向です。

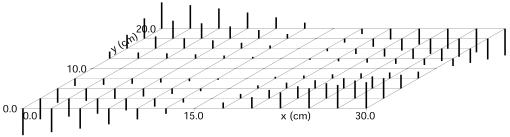

図5-1 第一モード ねじり

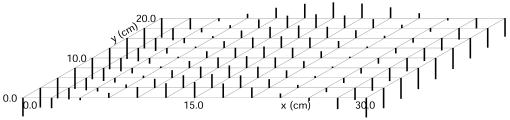

図5-2 第二次モード 長辺方向の曲げ

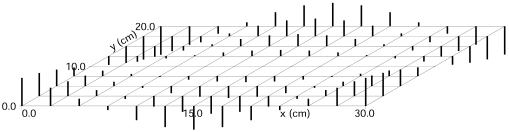

図5-3 第三次モード ２次のねじり

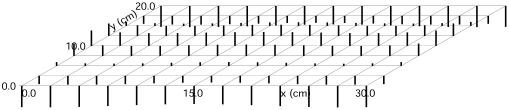

図5-4 第四次モード 短辺方向の曲げ
