SUS板の適用例：時間領域のモード解析結果
時間領域のモード解析より求められた４個のモードの固有値を固有周波数 f(Hz) と減衰定数 h(%) の値で表1に示します。図1は、算出されたモード定数による波形と試験データとの 比較図です。解析で使用した2.0秒間の記録の内のはじめの0.2秒間を示しています。波形の再現性は良好であり、妥当な結果と言えます。伝達関数は図2のようになります。このように試験データのスペクトル比の ピーク周波数はよく捉えられています。

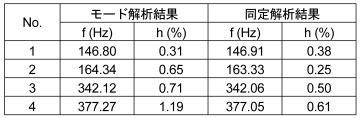

表1 解析より求められた固有値

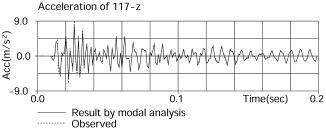

図1 モード解析による加速度波形の比較

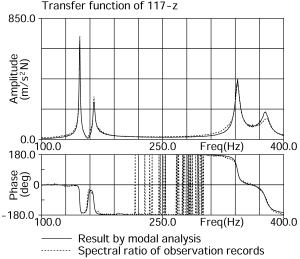

図2 モード解析による伝達関数の比較
